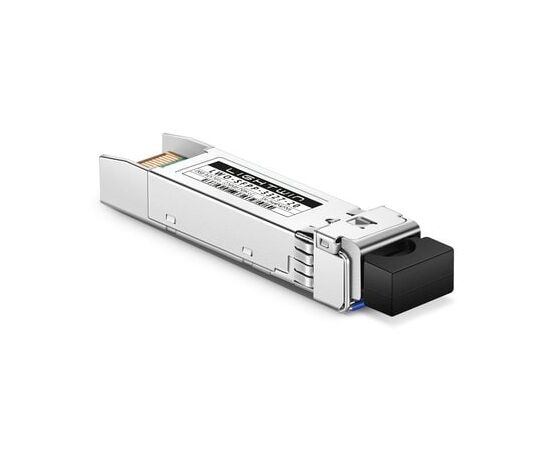

Lightwin Optics SFP+ Modul LWO-SFPP-3327-20
Bitte melden Sie sich an, damit wir Sie über eine Antwort informieren können
Der SFP+-Transceiver von Lighwin ist für den Einsatz in 10-Gigabit-Ethernet-Verbindungen mit einer Länge von bis zu 60 km über Monomode-Glasfaser ausgelegt. Das Modul besteht aus einem CWDM-DFB-Laser, einer APD und einem Vorverstärker in einer hochintegrierten optischen Unterbaugruppe. Digitale Diagnosefunktionen sind über eine serielle 2-Draht-Schnittstelle verfügbar, wie in SFF-8472 spezifiziert.
Die Transceiver bieten eine einzigartige erweiterte digitale Diagnoseüberwachungsschnittstelle, die einen Echtzeitzugriff auf Betriebsparameter des Geräts, wie z. B. die Temperatur des Transceivers, den Laservorspannungsstrom, die gesendete optische Leistung, die empfangene optische Leistung und die Versorgungsspannung des Transceivers ermöglicht. Darüber hinaus definiert sie ein ausgeklügeltes System von Alarm- und Warnmeldungen, das den Endbenutzer warnt, wenn bestimmte Betriebsparameter außerhalb des werkseitig festgelegten Normalbereichs liegen.
Die SFP+ MSA definiert eine 256 Byte große Speicherkarte im EEPROM, die über eine serielle 2-Draht-Schnittstelle unter der 8-Bit-Adresse 1010000X (A0h) zugänglich ist. Die digitale Diagnoseüberwachungsschnittstelle verwendet die 8-Bit-Adresse 1010001X (A2h), so dass die ursprünglich definierte serielle ID-Speicherabbildung unverändert bleibt.
Übersetzt mit DeepL.com (kostenlose Version)
Anwendung:
- 10GBASE-ER/EW & 10G Ethernet
- SDH STM64
- Andere optische Links
Die Transceiver bieten eine einzigartige erweiterte digitale Diagnoseüberwachungsschnittstelle, die einen Echtzeitzugriff auf Betriebsparameter des Geräts, wie z. B. die Temperatur des Transceivers, den Laservorspannungsstrom, die gesendete optische Leistung, die empfangene optische Leistung und die Versorgungsspannung des Transceivers ermöglicht. Darüber hinaus definiert sie ein ausgeklügeltes System von Alarm- und Warnmeldungen, das den Endbenutzer warnt, wenn bestimmte Betriebsparameter außerhalb des werkseitig festgelegten Normalbereichs liegen.
Die SFP+ MSA definiert eine 256 Byte große Speicherkarte im EEPROM, die über eine serielle 2-Draht-Schnittstelle unter der 8-Bit-Adresse 1010000X (A0h) zugänglich ist. Die digitale Diagnoseüberwachungsschnittstelle verwendet die 8-Bit-Adresse 1010001X (A2h), so dass die ursprünglich definierte serielle ID-Speicherabbildung unverändert bleibt.
Übersetzt mit DeepL.com (kostenlose Version)
Anwendung:
- 10GBASE-ER/EW & 10G Ethernet
- SDH STM64
- Andere optische Links
- Bis zu 11.3 Gb/s Datenverbindungen
- 1270nm DFB-Laser und APD-Empfänger für IT010SPB2760
- 1330nm DFB-Laser und APD-Empfänger für IT010SPB3360
- Bis zu 60 km mit 9/125μm SMF
- Hot-plug-fähiger SFP+

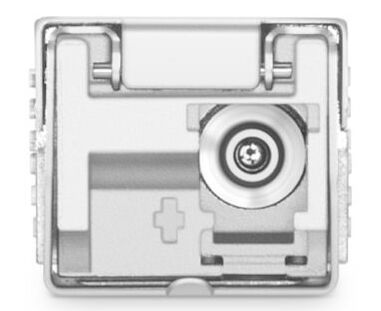

- LC/UPC Typ steckbare optische Schnittstelle
- RoHS-konform und bleifrei
- Unterstützt digitale Überwachungsschnittstelle
- +3,3-V-Stromversorgung
- Konform mit SFF+MSA und SFF-8472
Garantie:
24 Monate
Marke:
Lightwin Optics
Lichtwellenleiter
Ethernet-Kabel Verkablungstechnologie:
10GBASE
Technische Details
Garantiezeit:
3 Jahr(e)
Konformitätsbescheinigungen:
RoHS
Formfaktor:
SFP+
Betriebsbedingungen
Betriebstemperatur:
0 - 70 °C
Relative Luftfeuchtigkeit in Betrieb:
5 - 95%
Design
Formfaktor:
Leistungen
Rx-Wellenlänge (mind.):
1260 nm
Tx-Wellenlänge (mind.):
1320 nm
Link-Budget:
20 dB
Maximal mögliche Übertragungsstrecke:
60 m
Optischer Kabelverbinder:
LC (UPC)
Rx-Wellenlänge (max.):
1280 nm
Tx-Wellenlänge (max.):
1340 nm
Weitere Eigenschaften
Netzstandard:
IEEE 802.3
